一、產品簡介：

襯氟隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中,也不宜在較高壓力的管路中使用.隔膜閥是在1.3×10-5～2.5X106Pa的流體系統中用來開啟或隔斷氣流的閥門。漏率：≤1.3×10-5Pa。L/S材料304/316L；工作介質：氣，水，油；工作溫度：氟橡膠-30℃～＋150℃；以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動,同時拉動膜片上下運動使其關閉和打開。

結構緊湊、簡單、體積小，外形美觀；開關有導向,運動平穩；關閉力矩小，壽命長≥30萬次；膜片壓緊可自動調整，受壓均勻，密封可靠；膜片裝入閥芯采用推入式，更換方便。


二、性能參數表：

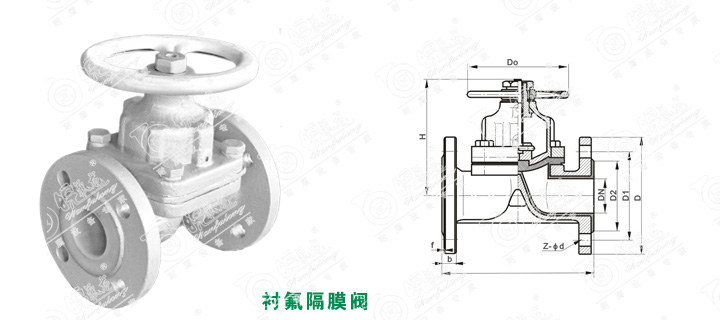

公稱通徑		主 要 尺 寸							參考值
DN(mm)	PNS(inch)	L	D	D1	D2	f	b	Z-d	Do	H
		PN1.0MPa
15	1/2	125	95	65	45	3	15	4-14	120	120
20	3/4	135	105	75	55	3	17	4-14	120	120
25	1	145	115	85	65	3	17	4-14	160	130
32	5/4	160	140	100	75	3	19	4-18	160	135
40	3/2	180	150	110	85	3	19	4-18	180	160
50	2	210	165	125	100	3	21	4-18	200	165
65	5/2	250	185	145	120	3	21	4-18	250	200
80	3	300	200	160	135	3	21	8-18	280	220
100	4	229	220	180	155	3	23	8-18	300	275
125	5	325	250	210	185	4	24	8-18	320	335
150	6	350	285	240	210	4	26	8-23	350	380
200	8	400	340	295	265	4	26	8-23	450	500
250	10	680	395	350	320	4	28	12-23	500	575
如需其它尺寸與標準，請電話聯系我公司
