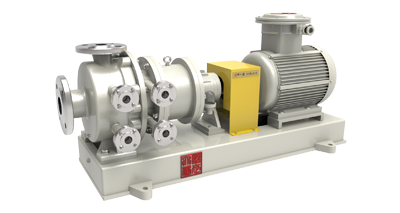

TICG(B)無泄漏磁力高（保）溫泵

型號意義	TICG(B)80-65-160
T	企業代號
I	國際標準化工離心泵
C	磁力驅動型
G	高溫型
B	保溫型
80	進口口徑80mm
65	出口口徑65mm
160	葉輪名義直徑160mm
名稱：	TICG(B)無泄漏磁力高（保）溫泵 /CQBG不銹鋼磁力高溫泵/ CQBB不銹鋼磁力保溫泵/無泄漏磁力泵/無泄漏泵/甲醇磁力泵
輸送介質：	醇，苯，酚，脂，氯等中性或腐蝕性液體
適用行業：	化工，醫藥，易燃，易爆，易揮發，高危行業
產品特點：	永磁體、耐高溫，保溫，無泄漏
結構形式：	國標、臥式、泵與電機聯軸器連接
口徑：	25～125mm
流量：	1.5～1400 m3/h
揚程：	10～125m
轉速：	1450/2900r/min
工作溫度：	-20～+350℃
壓力等級：	1.6Mpa
功率：	1.1～250KW
材料：	304、304L、316、316L、HC276

一、產品簡介：

產品概述：
無泄漏磁力保(高)溫泵[簡稱：磁力保(高)溫泵]是應用現代磁力學原理，利用永磁體的磁力傳動實現扭矩的無接觸傳遞的一種新型泵，就是電機帶動外轉子(即外磁鋼)總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內轉子(即內磁鋼)總成和葉輪同步旋轉，由于介質封閉在靜止的隔離套內，從而達到無泄漏抽送介質的目的。泵體和泵蓋設計了雙層保溫(冷卻)裝置，可使用蒸汽(氮氣、水)對泵體內介質保溫(或降溫)，延長泵的壽命，保證了介質在輸送過程中不會冷凝、結晶、汽化，****解決了機械傳動泵的軸封泄漏、冷凝、結晶、汽化，而設計的全密封、無泄漏、無污染、高溫、保溫、高效節能的新型工業用泵，性能達到國際標準、可替代價格昂貴進口的化工泵。
產品優點：
1.TICB(G)無泄漏磁力保(高)溫泵是根據IS02858／GB5662／DIN24256國際標準自行設計研發的全密封、無泄漏、無污染、保(高)溫的新型工業用泵，技術指標達到國內外同類產品****水平；
2.1磁力高溫泵泵體、泵蓋設計了雙層冷卻裝置（風冷式無冷卻裝置），可使用水、氮氣等對泵體內介質冷卻，確保進入泵內的介質保持在適當?shù)臏囟龋?br /> 2.2磁力保溫泵泵體、泵蓋、軸承箱設計了雙層保溫裝置，可使用蒸氣對泵體內介質保溫，保證了介質在輸送過程中不會冷凝，結晶，汽化。
3.泵體、泵蓋、軸承箱設計了雙層保溫裝置，可使用蒸氣對泵體內介質保溫，保證了介質在輸送過程中不會冷凝，結晶，氣化。
4.磁鐵選用鐵氧體磁體、釹鐵硼和釤鈷，具有良好的磁性，耐高溫，不退磁；它的磁能積為28兆高斯奧特斯，可耐受溫度的極限是350℃，在常規冷卻的條件下，限定其最高使用溫度為260℃，可以********不免退磁，使得磁材料的理論使用壽命高達20年；
5.軸套、滑動軸承采用高耐磨耐溫的碳化硅、石墨、四氟等材料，并設置了潤滑槽，有效地保證泵的使用壽命；
6.無泄漏，所有密封點采用封閉式靜密封密封，通過磁性聯軸器驅動，不需要氮氣密封，安全、經濟和高效，****解決了介質泄漏。
7.國際標準軸聯后拉式設計，無需拆卸管道，維修方便；
8.臥式安裝，振動小，噪音低，運行平穩，國際標準設計，可與標準化工離心泵互換，方便用戶更換和使用；
9.由聯軸器傳動變成同步拖動，不存在接觸和摩擦。功耗小、效率高，且具有阻尼減振作用，減少了電動機振動對泵的影響和泵發生氣蝕振動時對電動機的影響；

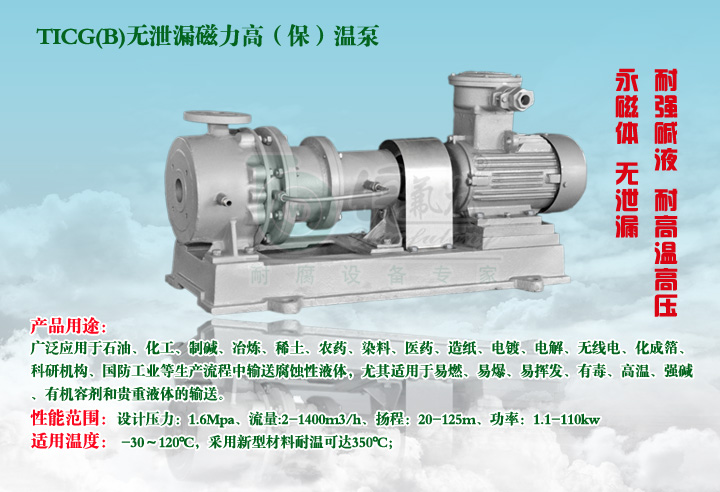

產品用途：
廣泛應用于石油、化工、制堿、冶煉、稀土、農藥、染料、醫藥、造紙、電鍍、電解、無線電、化成箔、科研機構、國防工業等生產流程中輸送腐蝕性液體，尤其適用于易燃、易爆、易揮發、有毒、高溫、強堿、有機容劑和貴重液體的輸送。
性能范圍：設計壓力：1.6Mpa、流量:2-1400m3/h、揚程：20-125m、功率：1.1-110kw
適用溫度： -30～120℃，采用新型材料耐溫可達350℃；
選裝配件：溫度監控裝置，防空運轉裝置，泄漏監控裝置；
注意事項: 當介質比重大于1.3mg/cm3時訂貨時應說明，禁止空運轉，禁止輸送含有顆�；蚪Y(jié)晶的介質。

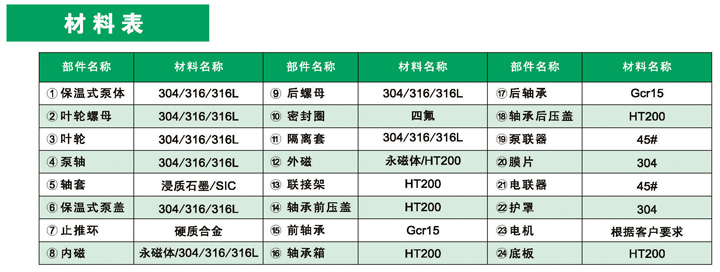

二、結構圖：

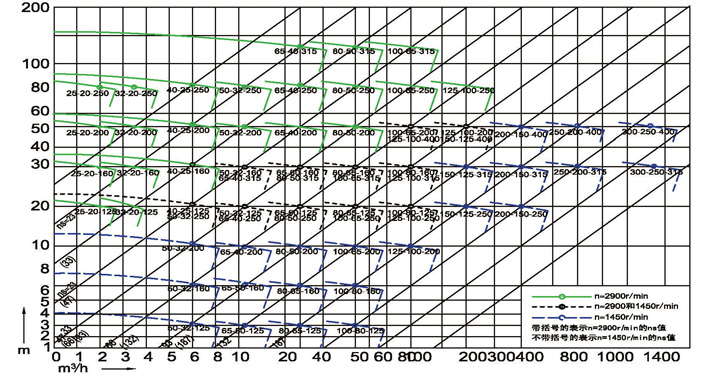

三、性能曲線圖：

四、性能參數表：
